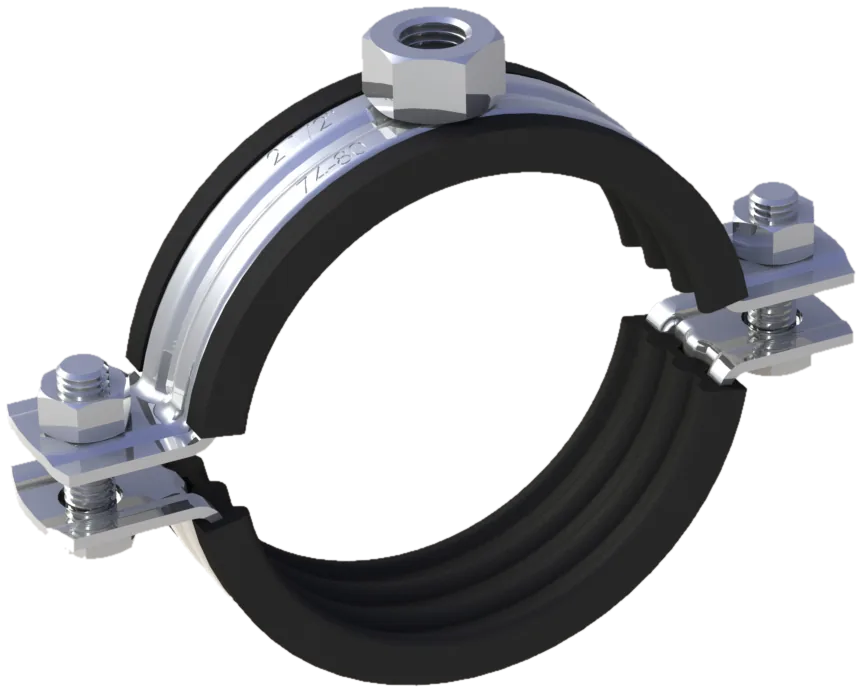

Ağır Yük Somunlu Kelepçe

Ağır yük kelepçeleri duvara, tavana veya zemine monte edilerek boruların sabitlenmesinde kullanılır; etli (ağır) borulu tesisatlarda tercih edilir. Sabitleme işlemi rot ve çelik dübel ile yapılır. EPDM izole lastiği sistemdeki titreşimi sönümleyerek 15 dB'e kadar ses düşümü sağlar. 1/2" ile 10" arasındaki 13 ölçüde toptan tedarik edilir.

Somunlu bağlantı — rot ve çelik dübel ile sabitleme
EPDM izole lastiğiyle 15 dB'e kadar ses düşümü
8–10 mikron çinko kaplama ile korozyon dayanımı
Etli (ağır) borulu tesisatlar için — 13 farklı ölçü

Fiyat Teklifi Alın Hemen Arayın

TEKNİK ÖZELLİKLER

Ürün Bilgileri

Kaplama	8–10 mikron çinko kaplama
Conta Malzemesi	EPDM izole lastik
Lastik Dayanımı	DIN 53509 şartlarına uygun
Ses Düşümü	15 dB'e kadar
Montaj Şekli	Rot – çelik dübel ile duvar, tavan veya zemine
Kimyasal Dayanım	Su, glikol, asit ve bazlara karşı dayanıklı
Ölçü Aralığı	1/2" – 10" — 13 ölçü
Somun Dişi (E)	M12 (1/2" – 4") · M16 (5" – 10")
Bağlantı Cıvatası (C x B)	8 x 35 mm (tüm ölçülerde)
Sac Kalınlığı (A)	2 mm
Bant Genişliği (G)	30 mm

TEKNİK ÇİZİM

Ölçü Referansları

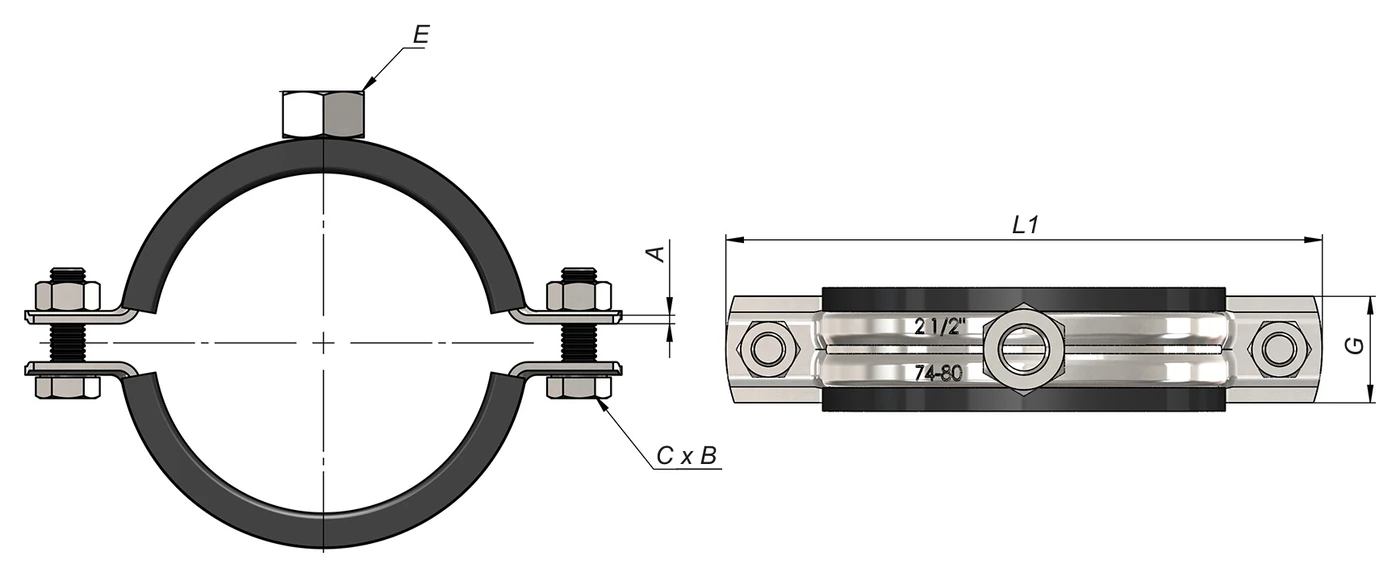

Sofaş ağır yük somunlu kelepçe teknik çizimi — E somun, C x B bağlantı cıvatası, A sac kalınlığı, G bant genişliği, L1 toplam uzunluk

E: somun · C x B: bağlantı cıvatası (çap x boy) · A: sac kalınlığı · G: bant genişliği · L1: toplam uzunluk — ölçü tablosundaki sütunlarla aynı harfler.

ÖLÇÜ TABLOSU

Mevcut Ölçüler

Açma aralığı ve diğer ölçüler milimetre cinsindedir. Tabloyu yana kaydırarak tüm sütunları görebilirsiniz.

Ürün Kodu	Açma Aralığı	İnç"	E (Somun)	C	B	A	G	L1	Koli İçi Adet	Koli kg.
S-075	20-23	1/2	M12	8	35	2	30	60,5	100	14,00
S-076	25-28	3/4	M12	8	35	2	30	77	100	14,00
S-077	32-35	1	M12	8	35	2	30	77	75	14,00
S-078	40-45	1 1/4	M12	8	35	2	30	83,5	75	14,00
S-079	48-52	1 1/2	M12	8	35	2	30	91	75	14,00
S-080	58-60	2	M12	8	35	2	30	103	60	16,00
S-081	75-80	2 1/2	M12	8	35	2	30	125	50	9,00
S-082	86-91	3	M12	8	35	2	30	153	50	10,00
S-083	110-115	4	M12	8	35	2	30	163	40	11,00
S-084	138-142	5	M16	8	35	2	30	202	30	11,00
S-085	163-167	6	M16	8	35	2	30	243	30	11,00
S-086	216-222	8	M16	8	35	2	30	288	20	13,50
S-087	246-250	10	M16	8	35	2	30	323	10	8,10

KULLANIM ALANLARI

Nerelerde kullanılır?

Duvar, Tavan ve Zemin

Rot ve çelik dübel ile üç yüzeye de sağlam sabitleme.

Su ve Glikol Hatları

Lastik; suya, glikole, asit ve bazlara karşı dayanıklıdır.

Titreşimli Hatlar

EPDM izole lastik titreşimi sönümler, 15 dB'e kadar ses düşümü sağlar.

Etli (Ağır) Borulu Tesisat

Kalın cidarlı, ağır boru hatlarının güvenle sabitlenmesinde.
