Sessiz Kelepçe Seti

Somunlu Sessiz Kelepçe

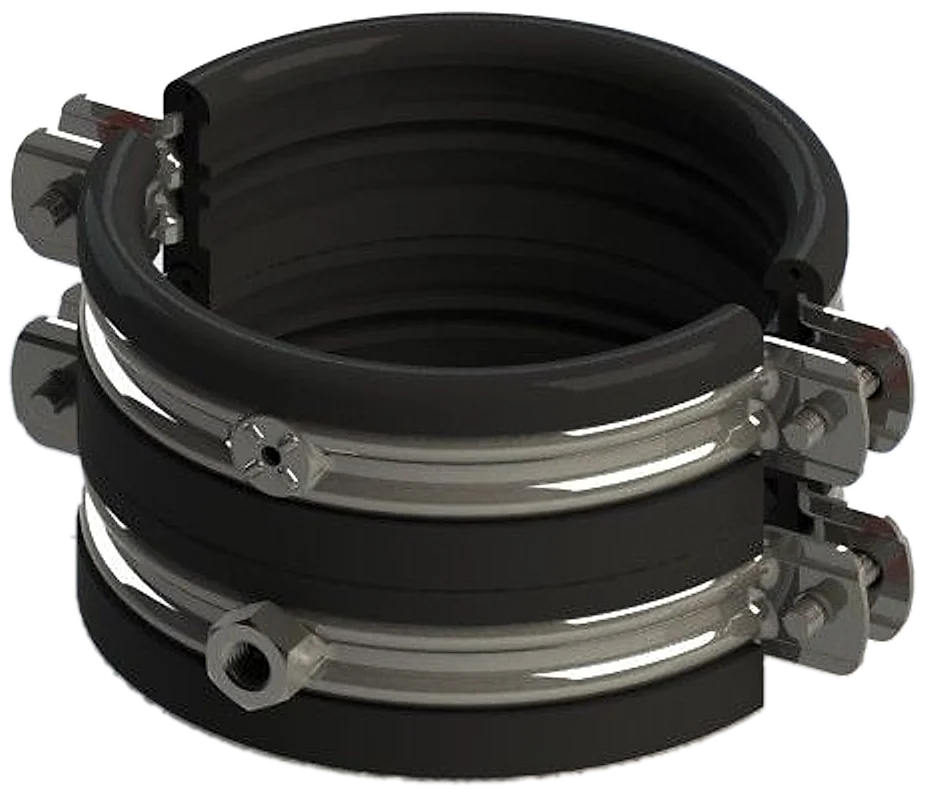

Somunlu sessiz kelepçe seti, somunlu kelepçe ve üst kelepçeden oluşur. Ø50 ile Ø200 mm arasındaki 6 boru ölçüsünde toptan tedarik edilir.

TEKNİK ÖZELLİKLER

Ürün Bilgileri

Set İçeriği	Somunlu kelepçe + üst kelepçe
Boru Ölçüsü	Ø50 – Ø200 mm — 6 ölçü
Sıkma Aralığı	49 – 200 mm (boru ölçüsüne göre)
Somun (N)	M8 (Ø50) · M10 (Ø75 – Ø160) · M12 (Ø200)
Bağlantı Vidası (M)	M5 (Ø50) · M6 (Ø75 – Ø200)
Sac Kalınlığı x Bant Genişliği (S x B)	1,2x20 (Ø50) · 1,5x25 (Ø75 – Ø110) · 2x25 (Ø125 – Ø200)

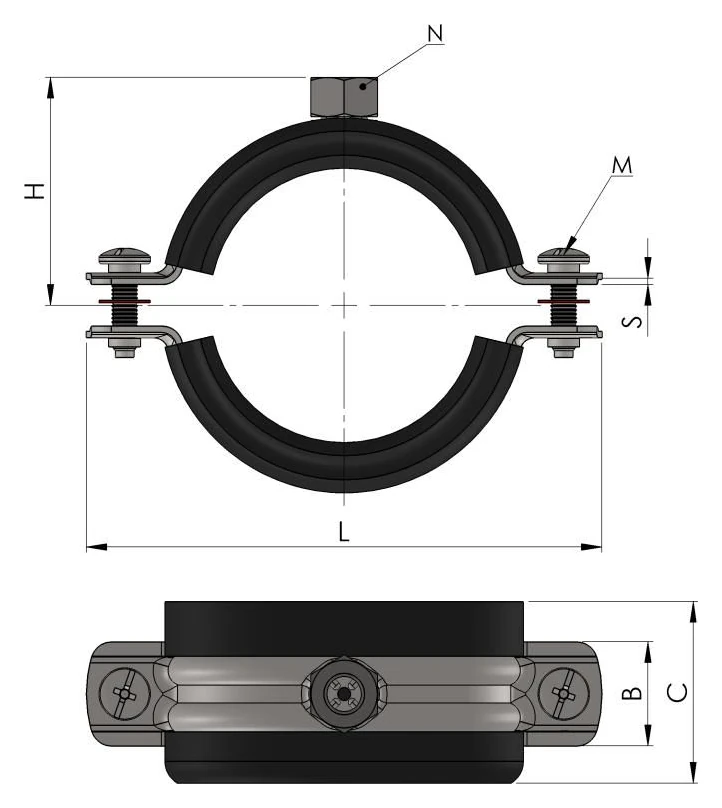

TEKNİK ÇİZİM

N: somun · M: bağlantı vidası · S x B: sac kalınlığı × bant genişliği · H, L, C: ölçü tablosundaki sütunlarla aynı harfler.

ÖLÇÜ TABLOSU

Boru ölçüsü, sıkma aralığı ve diğer ölçüler milimetre cinsindedir. Tabloyu yana kaydırarak tüm sütunları görebilirsiniz.

Ürün Kodu	Kelepçe Tipi	Boru Ölçüsü (Ø mm)	Sıkma Aralığı	L	H	M	S x B	N	C
S-094	Somunlu	50	49-51	105	45,5	M5	1,2x20	M8	38,5
S-095	Somunlu	75	70-76	134	60	M6	1,5x25	M10	39,5
S-096	Somunlu	110	106-114	170	78	M6	1,5x25	M10	39,5
—	Somunlu	125	124-130	190	87,5	M6	2x25	M10	39,5
S-097	Somunlu	160	155-162	222	103,5	M6	2x25	M10	39,5
S-098	Somunlu	200	191-200	257	121	M6	2x25	M12	39,5
S-104	Üst	50	49-51	105	—	M5	1,2x20	—	37
S-105	Üst	75	70-76	134	—	M6	1,5x25	—	38
S-106	Üst	110	106-114	170	—	M6	1,5x25	—	38
—	Üst	125	124-130	190	—	M6	2x25	—	38
S-107	Üst	160	155-162	222	—	M6	2x25	—	38
S-108	Üst	200	191-200	257	—	M6	2x25	—	38

İhtiyacınız olan ölçü ve adedi iletin, ekibimiz en kısa sürede fiyat ve teslimat bilgisiyle dönüş yapsın.
