Ağır Yük Serisi

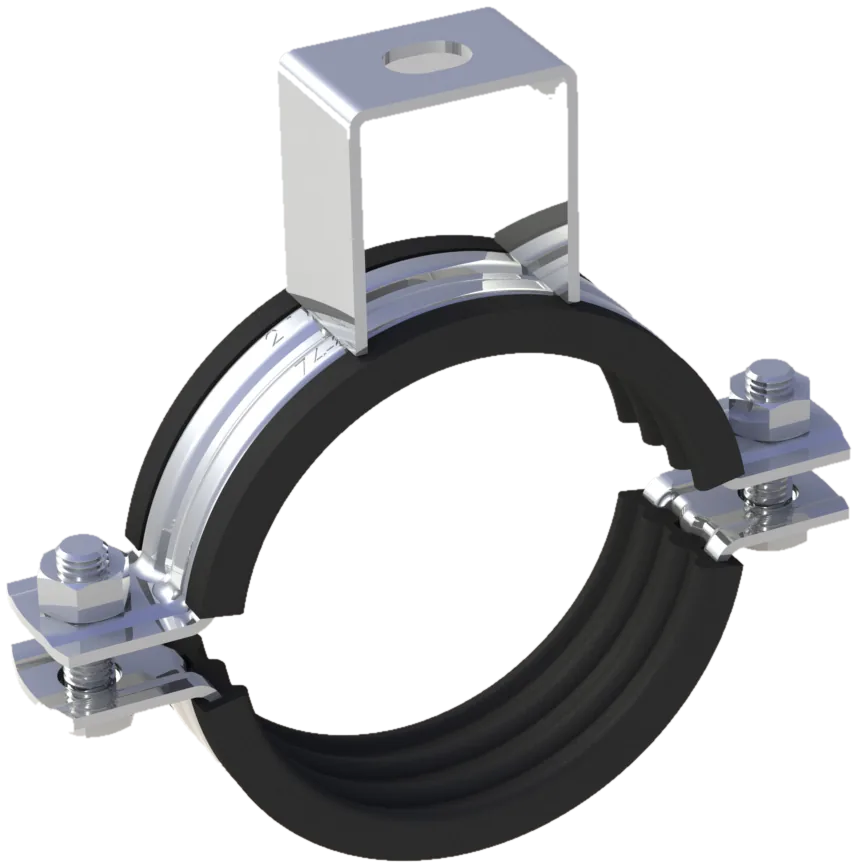

Ağır Yük Kafalı Kelepçe

Ağır yük kelepçeleri duvara, tavana veya zemine monte edilerek boruların sabitlenmesinde kullanılır; etli (ağır) borulu tesisatlarda tercih edilir. Sabitleme işlemi rot ve çelik dübel ile yapılır. Kafası sayesinde kolay montaj sağlar, bağlantı deliğinin oval olması merkezleme imkânı verir. EPDM izole lastiği sistemdeki titreşimi sönümleyerek 15 dB'e kadar ses düşümü sağlar. 1/2" ile 10" arasındaki 13 ölçüde toptan tedarik edilir.

Kafası sayesinde kolay montaj, oval delikle merkezleme imkânı
EPDM izole lastiğiyle 15 dB'e kadar ses düşümü
8–10 mikron çinko kaplama ile korozyon dayanımı
Etli (ağır) borulu tesisatlar için — 13 farklı ölçü

Fiyat Teklifi Alın Hemen Arayın

TEKNİK ÖZELLİKLER

Ürün Bilgileri

Kaplama	8–10 mikron çinko kaplama
Conta Malzemesi	EPDM izole lastik
Lastik Dayanımı	DIN 53509 şartlarına uygun
Ses Düşümü	15 dB'e kadar
Kafa	Oval bağlantı delikli — kolay montaj ve merkezleme
Montaj Şekli	Rot – çelik dübel ile duvar, tavan veya zemine
Kimyasal Dayanım	Su, glikol, asit ve bazlara karşı dayanıklı
Ölçü Aralığı	1/2" – 10" — 13 ölçü
Bağlantı Cıvatası (C x B)	8 x 35 mm (tüm ölçülerde)
Sac Kalınlığı (A)	2 mm
Bant Genişliği (G)	30 mm

TEKNİK ÇİZİM

Ölçü Referansları

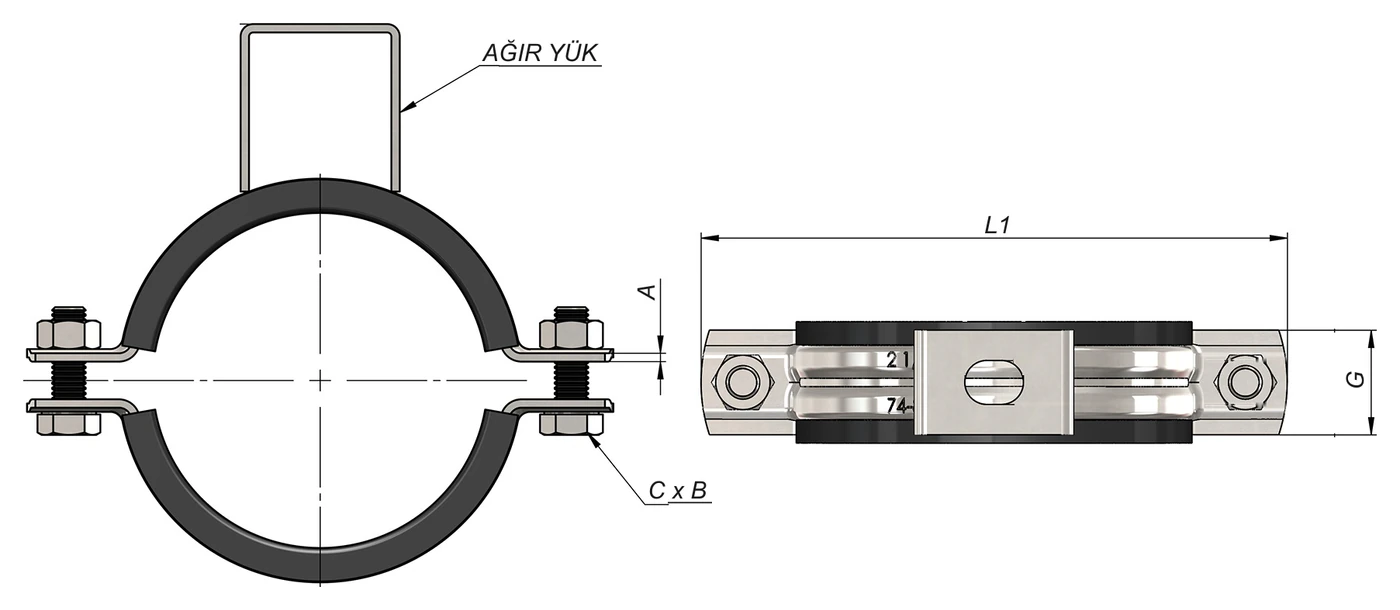

Sofaş ağır yük kafalı kelepçe teknik çizimi — A sac kalınlığı, C x B bağlantı cıvatası, G bant genişliği, L1 toplam uzunluk

A: sac kalınlığı · C x B: bağlantı cıvatası (çap x boy) · G: bant genişliği · L1: toplam uzunluk — ölçü tablosundaki sütunlarla aynı harfler.

ÖLÇÜ TABLOSU

Mevcut Ölçüler

Açma aralığı ve diğer ölçüler milimetre cinsindedir. Tabloyu yana kaydırarak tüm sütunları görebilirsiniz.

Ürün Kodu	Açma Aralığı	İnç"	C	B	A	G	L1	Koli İçi Adet	Koli kg.
S-062	20-23	1/2	8	35	2	30	60,5	100	15,45
S-063	25-28	3/4	8	35	2	30	77	100	15,85
S-064	32-35	1	8	35	2	30	77	75	14,75
S-065	40-45	1 1/4	8	35	2	30	83,5	75	13,75
S-066	48-52	1 1/2	8	35	2	30	91	75	14,30
S-067	58-60	2	8	35	2	30	103	60	14,40
S-068	75-80	2 1/2	8	35	2	30	125	50	10,40
S-069	86-91	3	8	35	2	30	153	50	11,20
S-070	110-115	4	8	35	2	30	163	40	12,40
S-071	138-142	5	8	35	2	30	202	30	10,80
S-072	163-167	6	8	35	2	30	243	30	12,00
S-073	216-222	8	8	35	2	30	288	20	14,50
S-074	246-250	10	8	35	2	30	323	10	8,20

KULLANIM ALANLARI

Nerelerde kullanılır?

Duvar, Tavan ve Zemin

Rot ve çelik dübel ile üç yüzeye de sağlam sabitleme.

Su ve Glikol Hatları

Lastik; suya, glikole, asit ve bazlara karşı dayanıklıdır.

Titreşimli Hatlar

EPDM izole lastik titreşimi sönümler, 15 dB'e kadar ses düşümü sağlar.

Etli (Ağır) Borulu Tesisat

Kalın cidarlı, ağır boru hatlarının güvenle sabitlenmesinde.
